Energieverbund Binz, Zürich
Für ein grosses Geschäftshaus in Zürich mit verschiedenen Gewerben, Mietern und einem Restaurant wurde eine neue Lösung für die Wärme- und Kälteerzeugung gesucht. Die bestehende Anlage war in die Jahre gekommen und nicht mehr auf dem neusten Stand der Technik.
Die Scheco AG wurde vom Heizungsinstallateur BayTec Solutions AG und Partnerfirma Bayar Energie AG mit der Planung, dem Bau sowie der Lieferung der Wärme- und Kälteerzeugung beauftragt. Besonders bemerkenswert ist, dass die Anlage zwei Wärmequellen hat. Einerseits die Aussenluft und andererseits die Erdwärmesonde. Je nach Aussentemperatur wird automatisch zwischen den beiden Quellen gewechselt. So ist ein ganzjähriger Betrieb möglich, der die Energie effizient, intelligent und bedarfsgerecht nutzt.
Diese innovative Lösung trägt sowohl zur Senkung der Betriebskosten als auch zur Steigerung der Effizienz der Anlage bei.
Lieferumfang
Wärmepumpe / Kaltwassersatz (kombiniert), inkl. Fernzugriff
2 Stk. Luftkühler
Mitarbeit Engineering in enger Zusammenarbeit mit Fachplaner

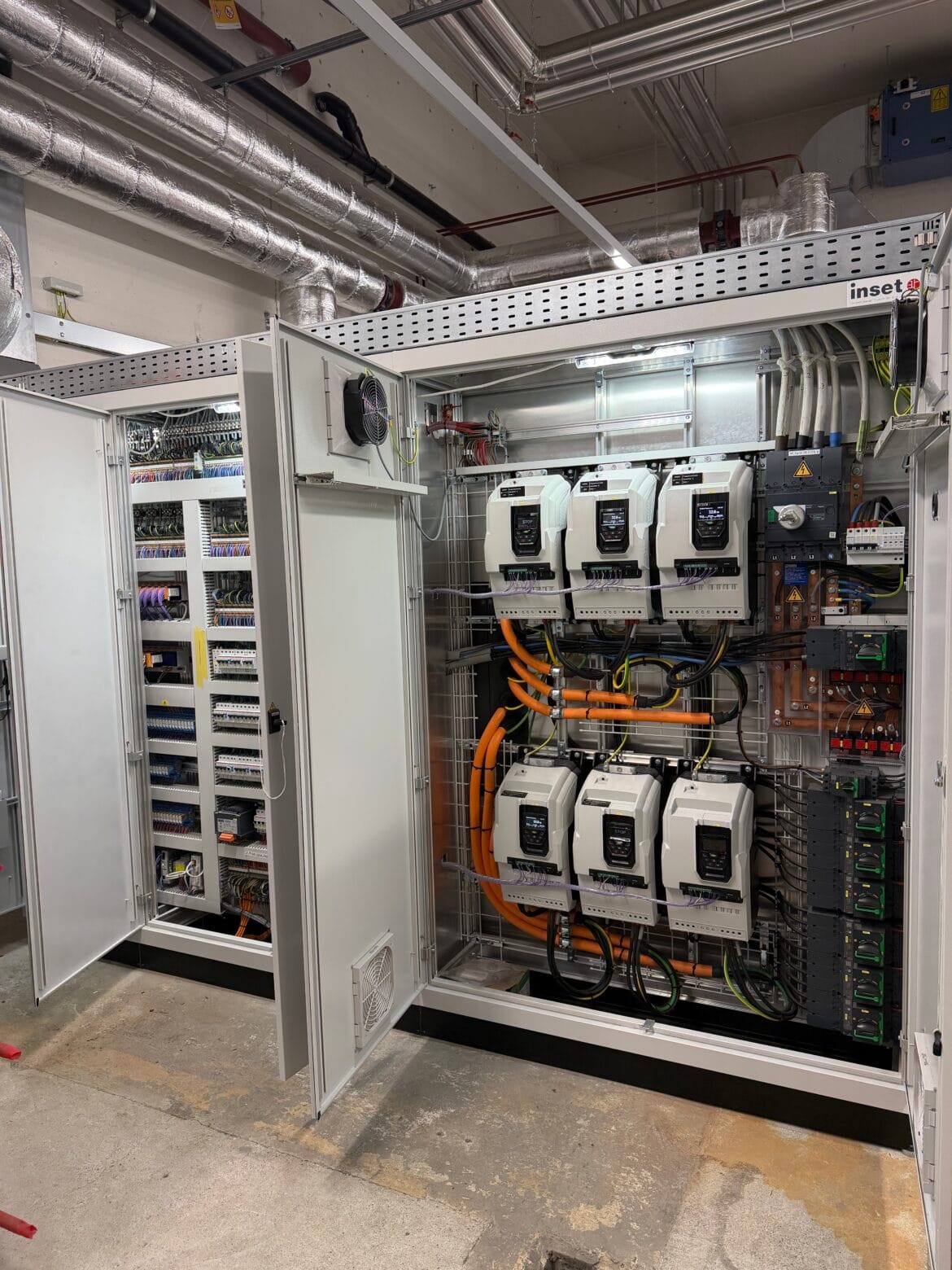

Steuerung der Erzeugung (MSR)
Projektdetails
Januar 2025 – Januar 2026
Steuerung Saia PCD 3 /
ProMos NT
6 Stk. Hubkolbenverdichter,
FU reguliert
Datenpunkte Hardware: >180
Der Auftrag
An der Uetlibergstrasse in Zürich ist die bestehende Anlage (ein Heizkessel und eine Kältemaschine) in die Jahre gekommen. Der Bauherr beabsichtigte daher, den Energieverbund umfassend zu modernisieren. Ziel war die Umsetzung eines effizienten und umweltfreundlichen Systems, das sowohl die Energiekosten reduziert als auch den CO₂-Ausstoss verringert und damit zu einem nachhaltigeren Betrieb beiträgt.
Die Scheco AG erhielt vom Heizungsinstallateur den Auftrag für die Planung, Umsetzung sowie die Lieferung der Wärme- und Kälteerzeugung. Zusammen mit dem Fachplaner (inea engineering ag) wurde das Konzept erarbeitet. Die Scheco AG lieferte die gesamte Steuerung und Messregelungstechnik der Erzeugung, die Anlage an sich (Kälte- und Wärmeerzeugung) sowie die beiden Luftkühler.
Hervorzuheben ist die Besonderheit der Anlage mit zwei unterschiedlichen Wärmequellen. Zum einen wird Energie aus der Aussenluft genutzt, zum anderen aus der Erdwärmesonde. Abhängig von der jeweiligen Aussentemperatur erfolgt ein automatischer Wechsel zwischen den beiden Quellen. Dadurch ist ein ganzjähriger Betrieb gewährleistet, der die Energie effizient, intelligent und bedarfsgerecht einsetzt.
Im Heizbetrieb dient primär die Aussenluft als Energiequelle. Sinkt die Temperatur unter ein bestimmtes Niveau, wird automatisch auf die Erdsonde umgeschaltet, so dass die benötigte Wärme aus dem Erdreich gewonnen wird. Im Kühlbetrieb kann die anfallende Abwärme entweder zur Regeneration in die Erdsonde zurückgeführt oder, falls die Sonde bereits gesättigt ist, direkt an die Aussenluft abgegeben werden. Eine besondere Funktion der Anlage besteht darin, dass unter geeigneten Bedingungen die Erdsonde mithilfe der Luftkühler aktiv regeneriert werden kann. Dadurch wird die Effizienz des Gesamtsystems zusätzlich gesteigert.
Die Ziele
Mit der neuen Kälte- und Wärmeerzeugung steht eine leistungsfähige und zugleich umweltfreundliche Energieversorgung zur Verfügung. Die automatische Umschaltung zwischen den Energiequellen erfolgt in Abhängigkeit von der Aussentemperatur, so dass keine Einschränkung durch die Witterungsbedingungen besteht. Dadurch ist ein zuverlässiger Ganzjahresbetrieb jederzeit gewährleistet.
Ein zentrales Augenmerk liegt zudem auf der Reduktion von Emissionen. Durch den Einsatz moderner Anlagentechnik können diese Anforderungen gezielt erfüllt werden.
Insgesamt ermöglicht die Umsetzung dieser Massnahmen eine nachhaltige, ressourcenschonende und zukunftsorientierte Energieversorgung.
Die Anlage

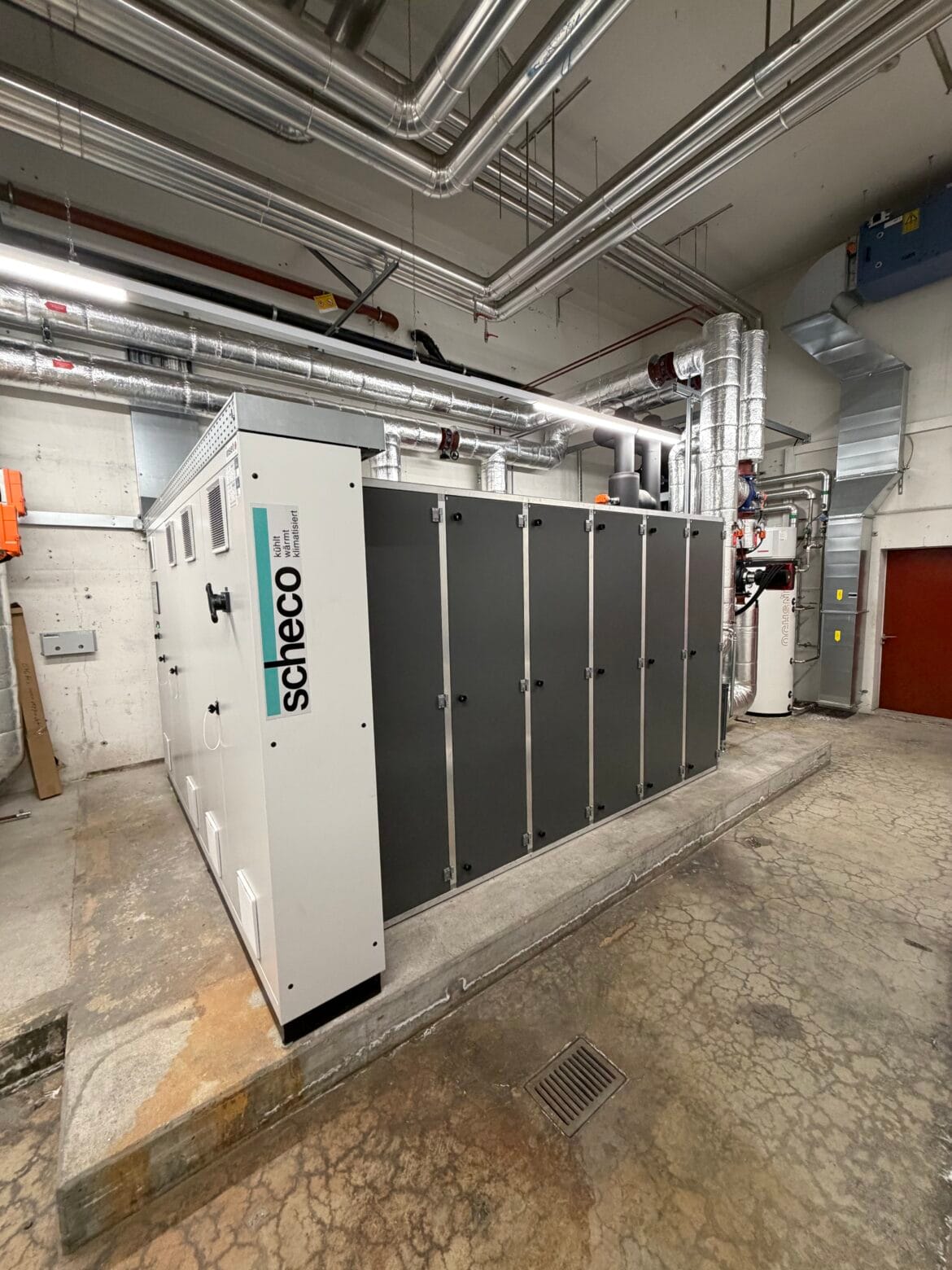

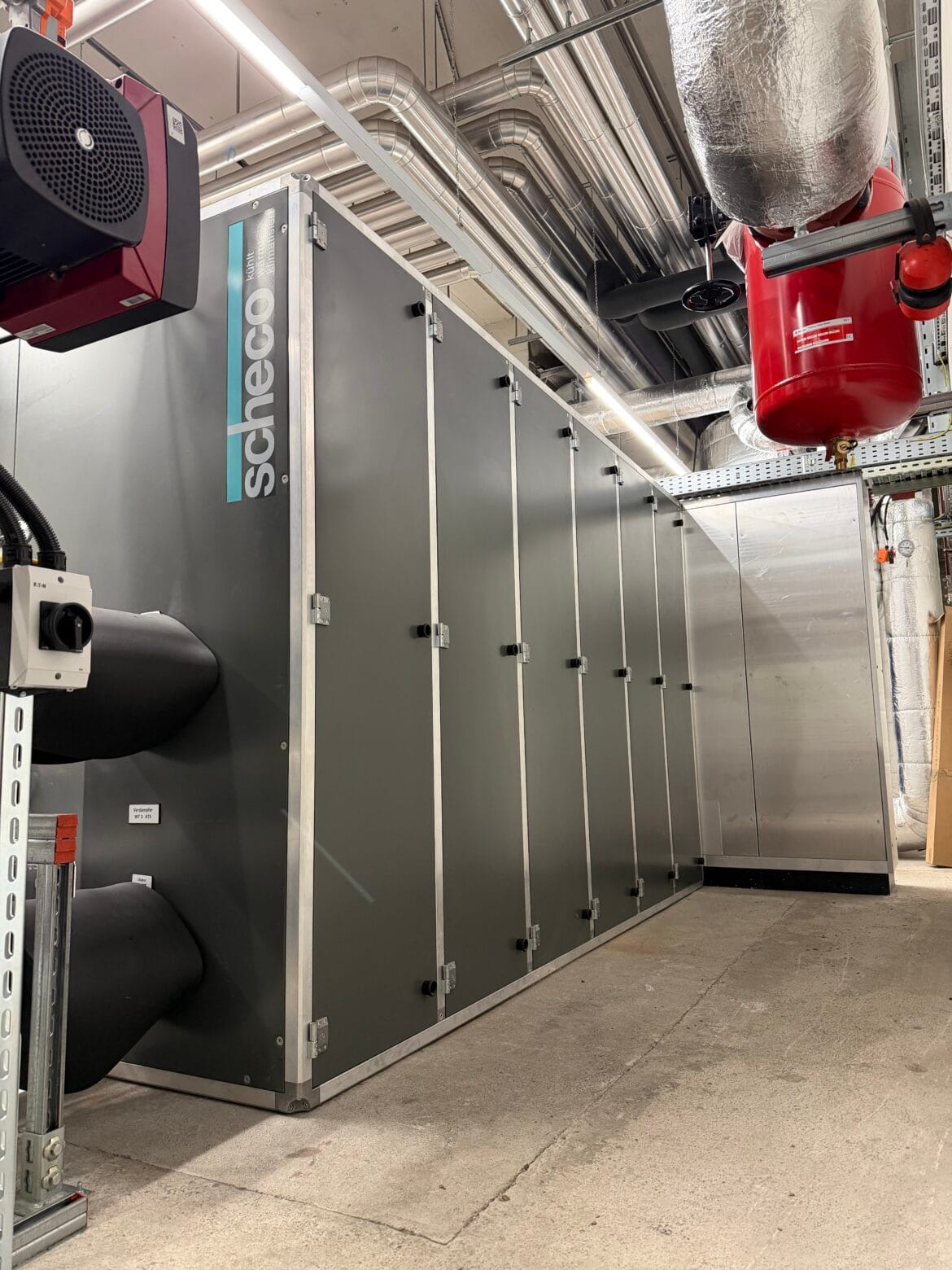

Wärmepumpe / Kaltwassersatz
513A
Kältemittel
6 Stk. Hubkolben-verdichter
Verdichter
300kW / EER 3.35
Kälteleistung
525kW / B0/W60/COP 2.5
Heizleistung
Der Erfolg
Das Projekt konnte erfolgreich realisiert werden, ein Verdienst der ausgezeichneten Zusammenarbeit aller Beteiligten. Durch eine sorgfältige Vorbereitung und eine präzise Planung liess sich dieses anspruchsvolle Vorhaben termingerecht und reibungslos umsetzen.

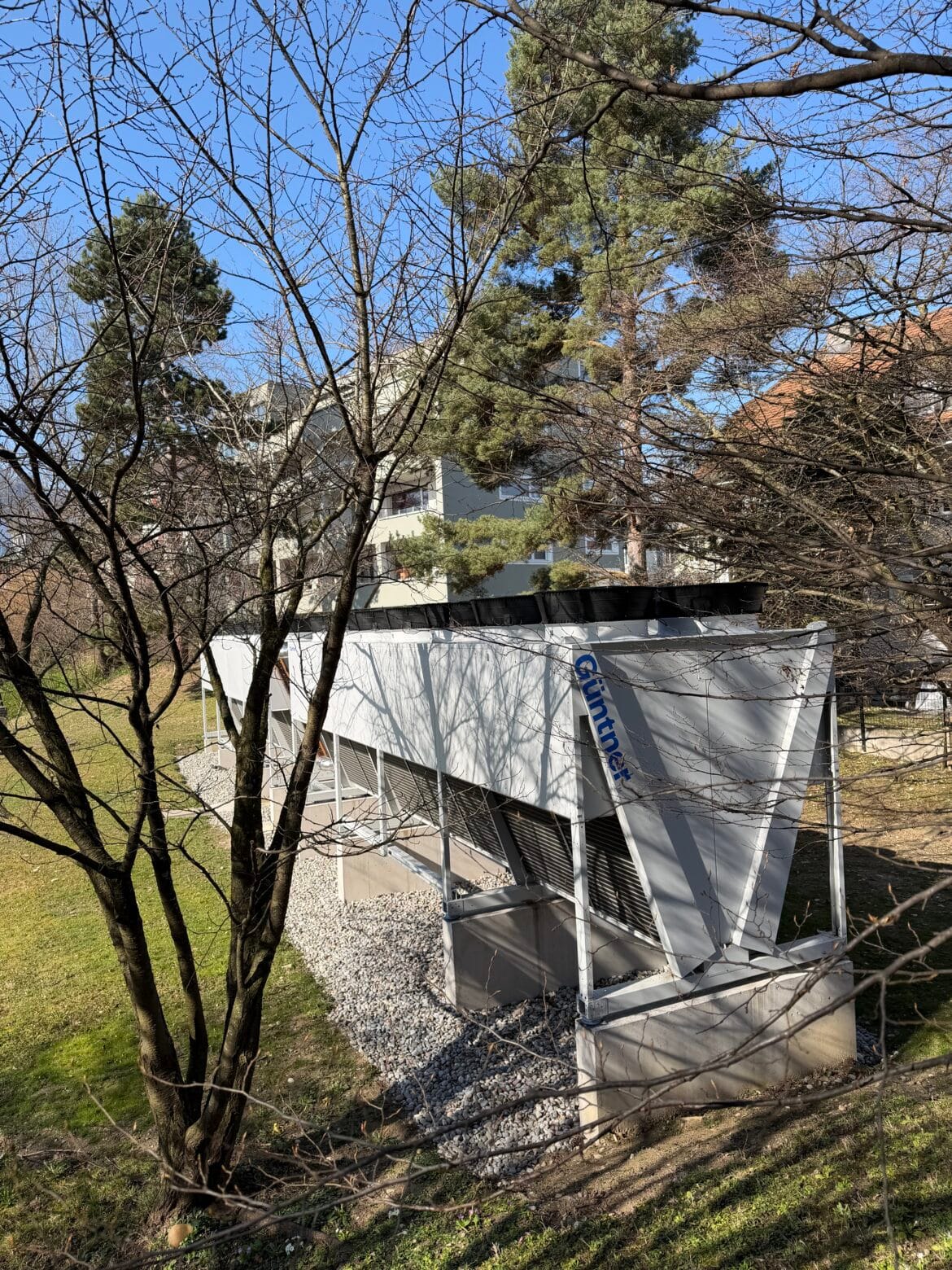

Dank der Scheco AG verfügt der Energieverbund Binz in Zürich heute über eine moderne und leistungsfähige Anlage zur Wärme- und Kälteerzeugung sowie über zwei harmonisch in die Umgebung integrierte Luftkühler. Eine gelungene Verbindung von Natur und Technik. Die Lösung überzeugt durch geringe Emissionen und eine nachhaltige Auslegung, wodurch eine langfristig sichere Energieversorgung gewährleistet ist. Dank der zwei verfügbaren Energiequellen erfolgt je nach Bedarf und Aussentemperatur eine automatische Umschaltung, was einen effizienten und umweltschonenden Betrieb ermöglicht.
Die Scheco AG ist stolz auf das erzielte Ergebnis, das die Leistungsfähigkeit des Unternehmens eindrucksvoll unter Beweis stellt.
«Als beauftragter Heizungsinstallateur blicken wir auf eine sehr erfolgreiche Zusammenarbeit mit der Scheco AG zurück. Von der Planung bis zur Umsetzung überzeugte das Team durch hohe Fachkompetenz, Zuverlässigkeit und eine präzise Ausführung der gesamten Wärme- und Kälteerzeugung inklusive Steuerungs- und Regeltechnik. Besonders hervorzuheben ist das durchdachte Konzept mit zwei Energiequellen, das einen effizienten und bedarfsgerechten Betrieb gewährleistet. Dank der partnerschaftlichen Zusammenarbeit konnte dieses anspruchsvolle Projekt termingerecht und in hoher Qualität realisiert werden.»
