Moderne Klimakälte trifft auf historische Bausubstanz – massgeschneiderte Lösung für ein traditionsreiches
Musikhaus.
In einem älteren Gebäude mit viel Geschichte wurde eine moderne VRF-Klimaanlage mit 11 Inneneinheiten und einer Ausseneinheit installiert. VRF bedeutet Variable Refrigerant Flow, also ein variabler Kältemittelstrom. Die individuell geplante Lösung sorgt für ein angenehmes Raumklima. Ideal für empfindliche Musikinstrumente und ein komfortables Einkaufserlebnis, ohne die bestehende Bausubstanz zu beinträchtigen.
Lieferumfang
VRF-Klimaanlage mit 11 Inneneinheiten
Unterirdische Verbindung zum Nachbarsgebäude
Infrarot-Fernbedienung pro Gerät
Klimaleitungsnetz über 100 Meter
Kondensatpumpen für Inneneinheiten
Projektdetails
März 2025 – Juni 2025
Gerüst für Fassadenarbeiten auf 5 Meter Höhe
individuell geplante Lösung
Integration moderner Anlage in historischer Bausubstanz
Der Auftrag
Im geschichtsträchtigen Gebäude, in dem Musik Spiri seit 1977 zu finden ist, werden Trompeten gebaut und verschiedenste Instrumente gewartet, verliehen, repariert und verkauft.

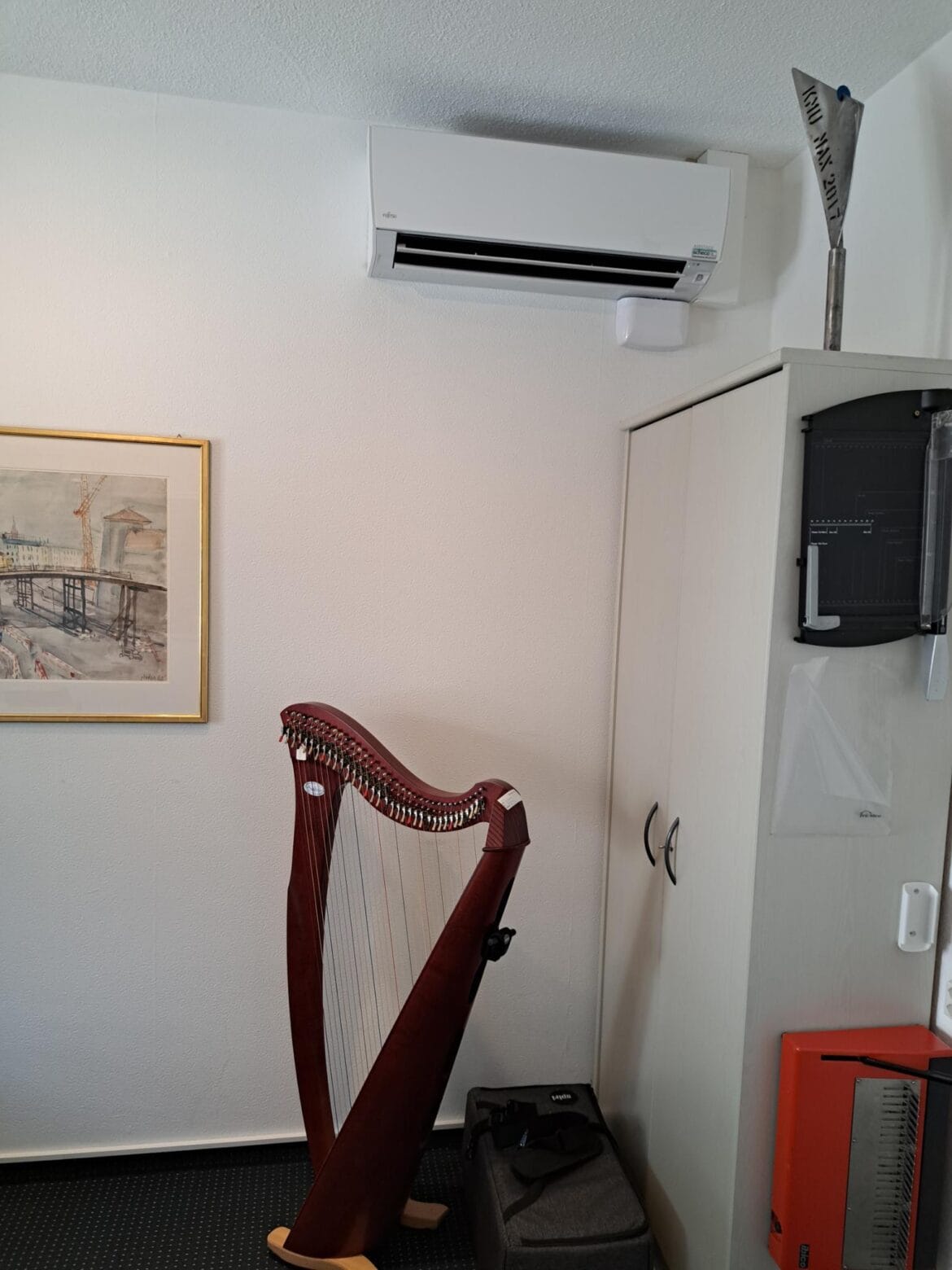

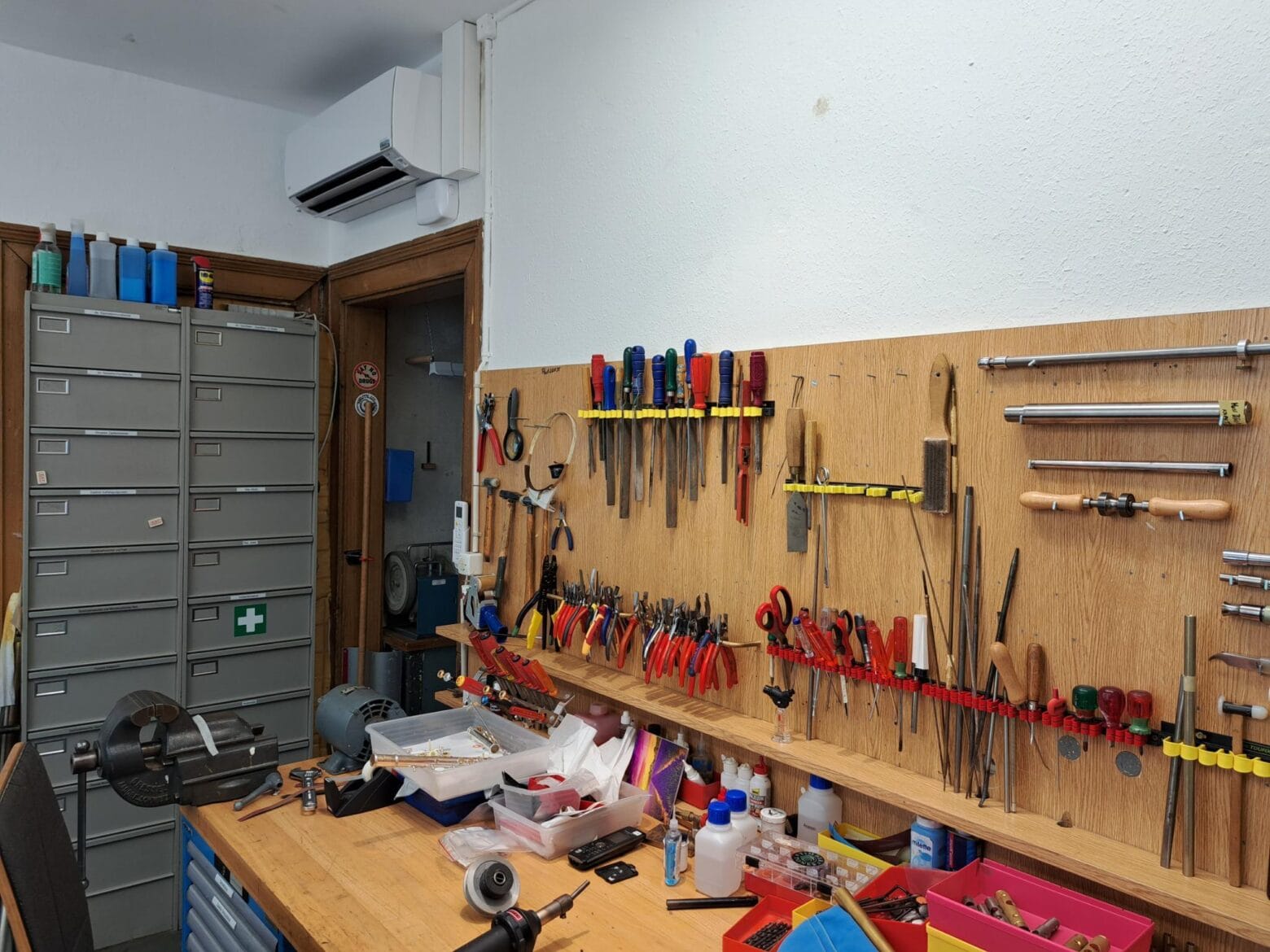

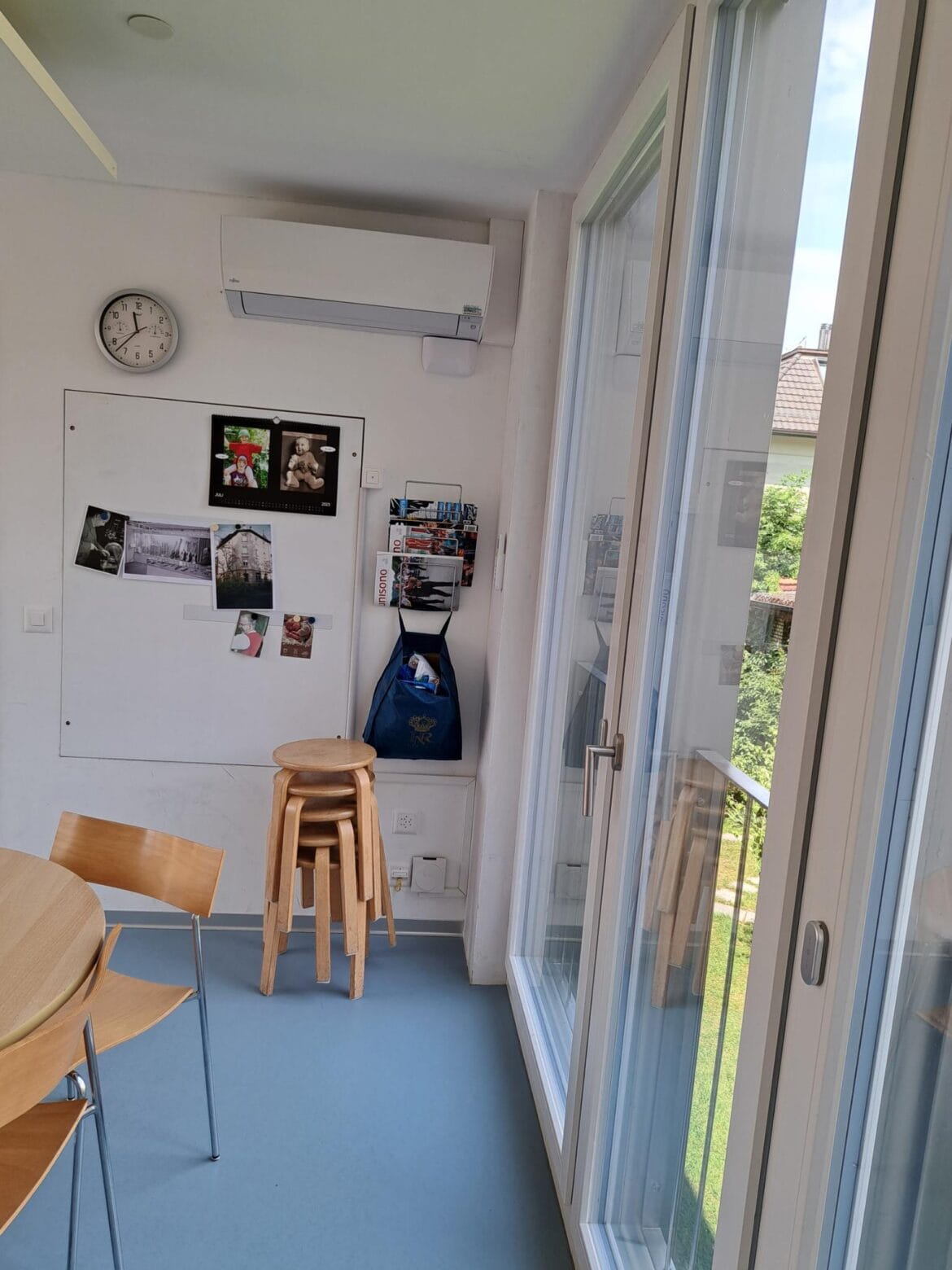

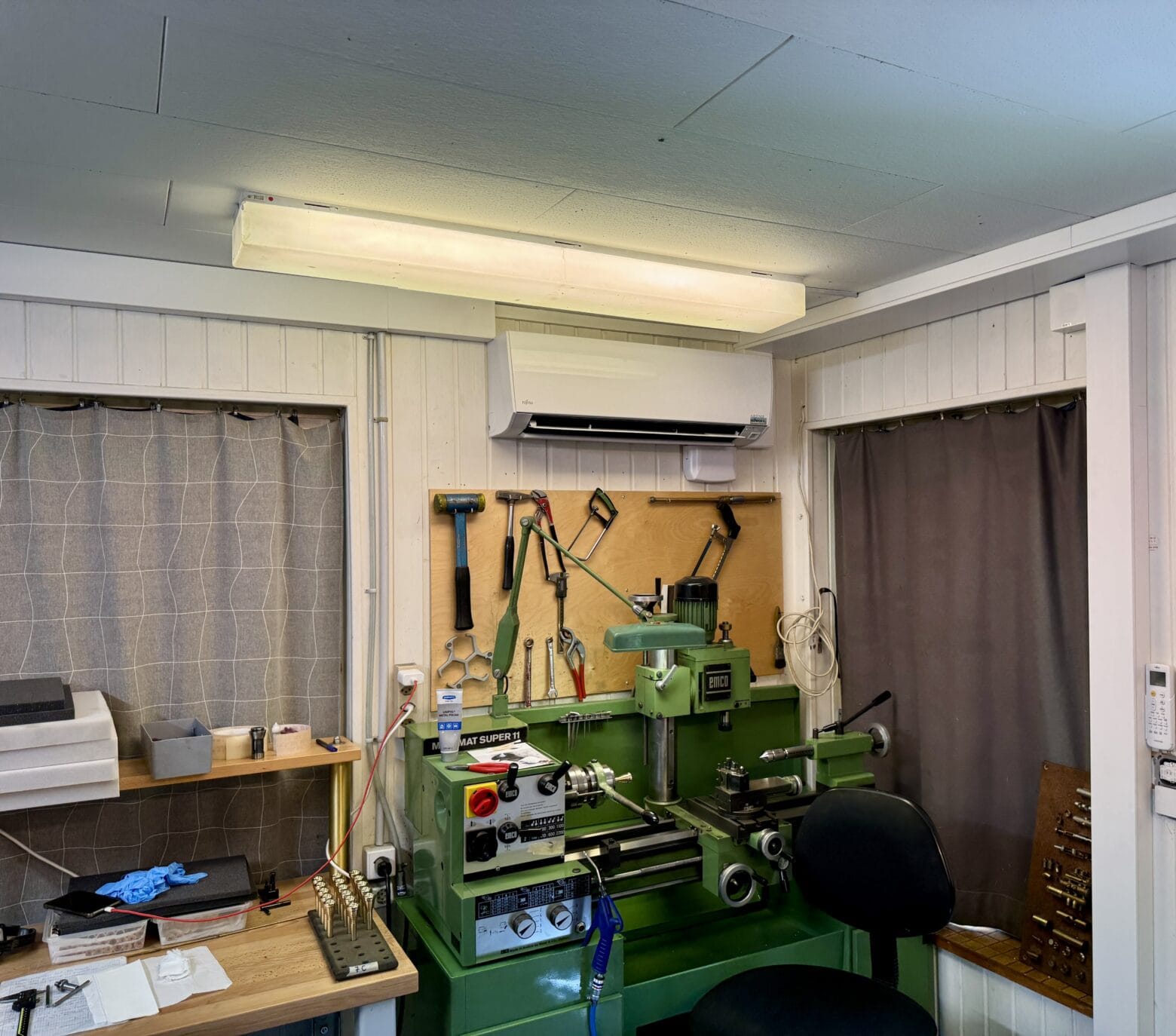

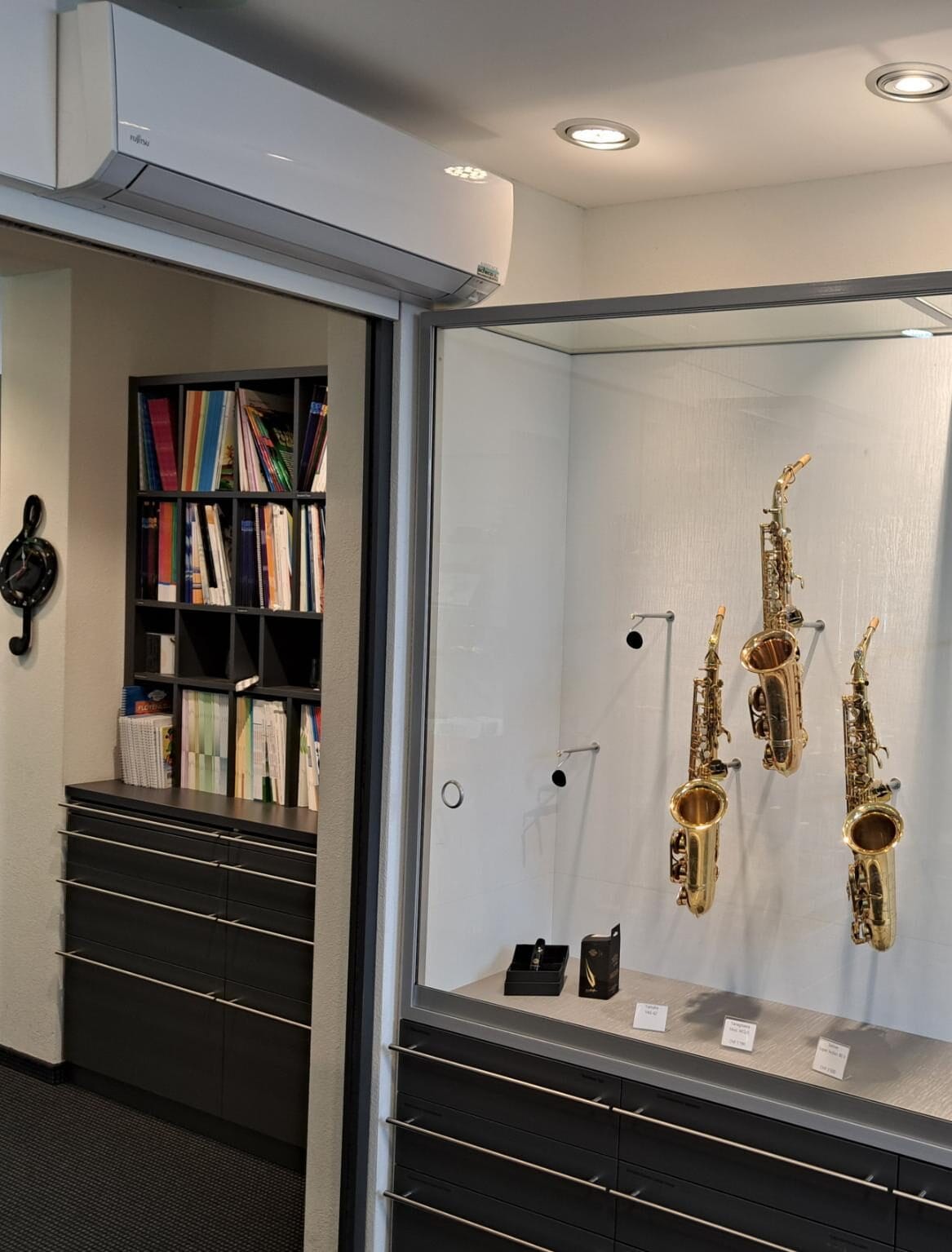

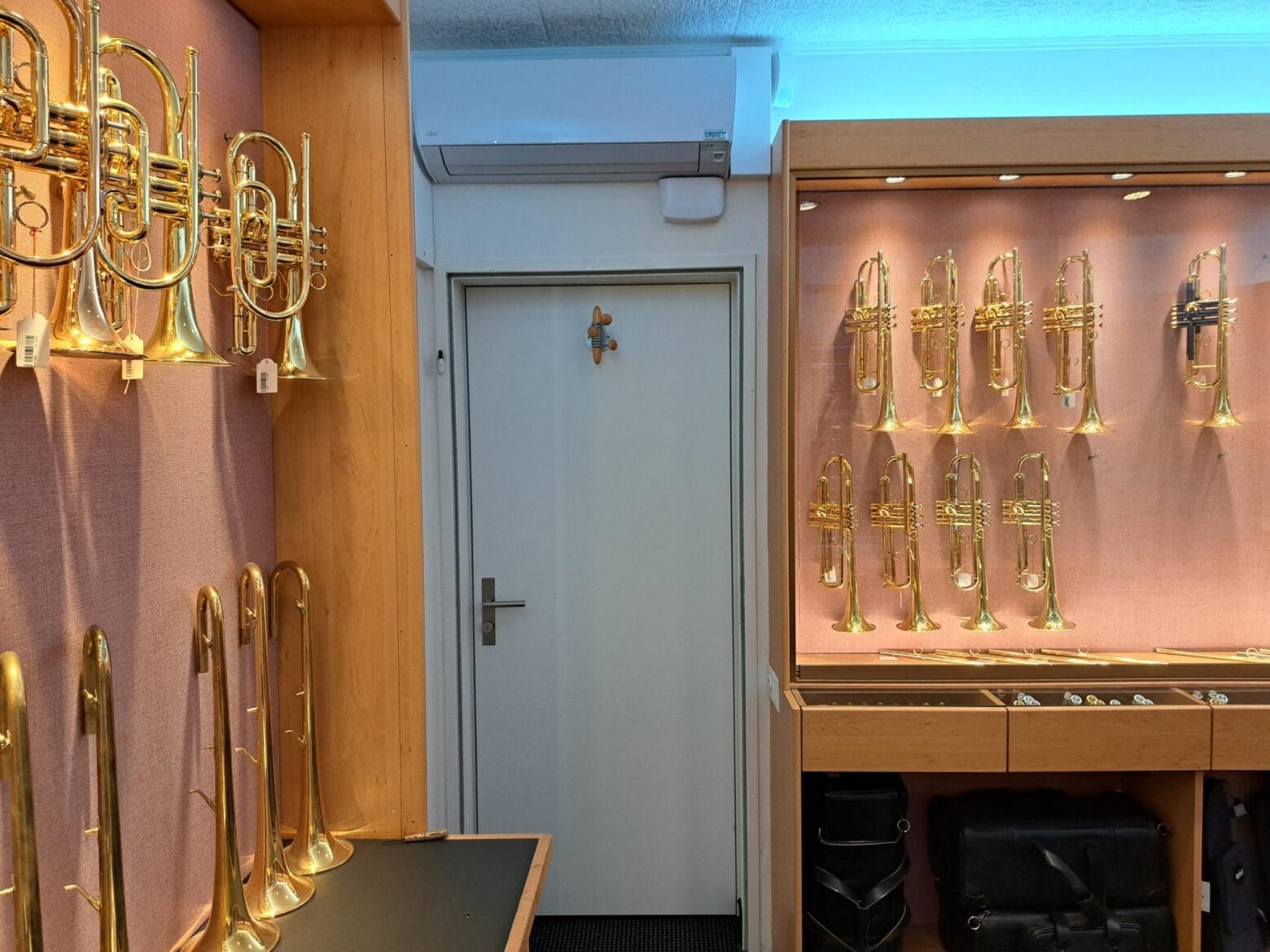

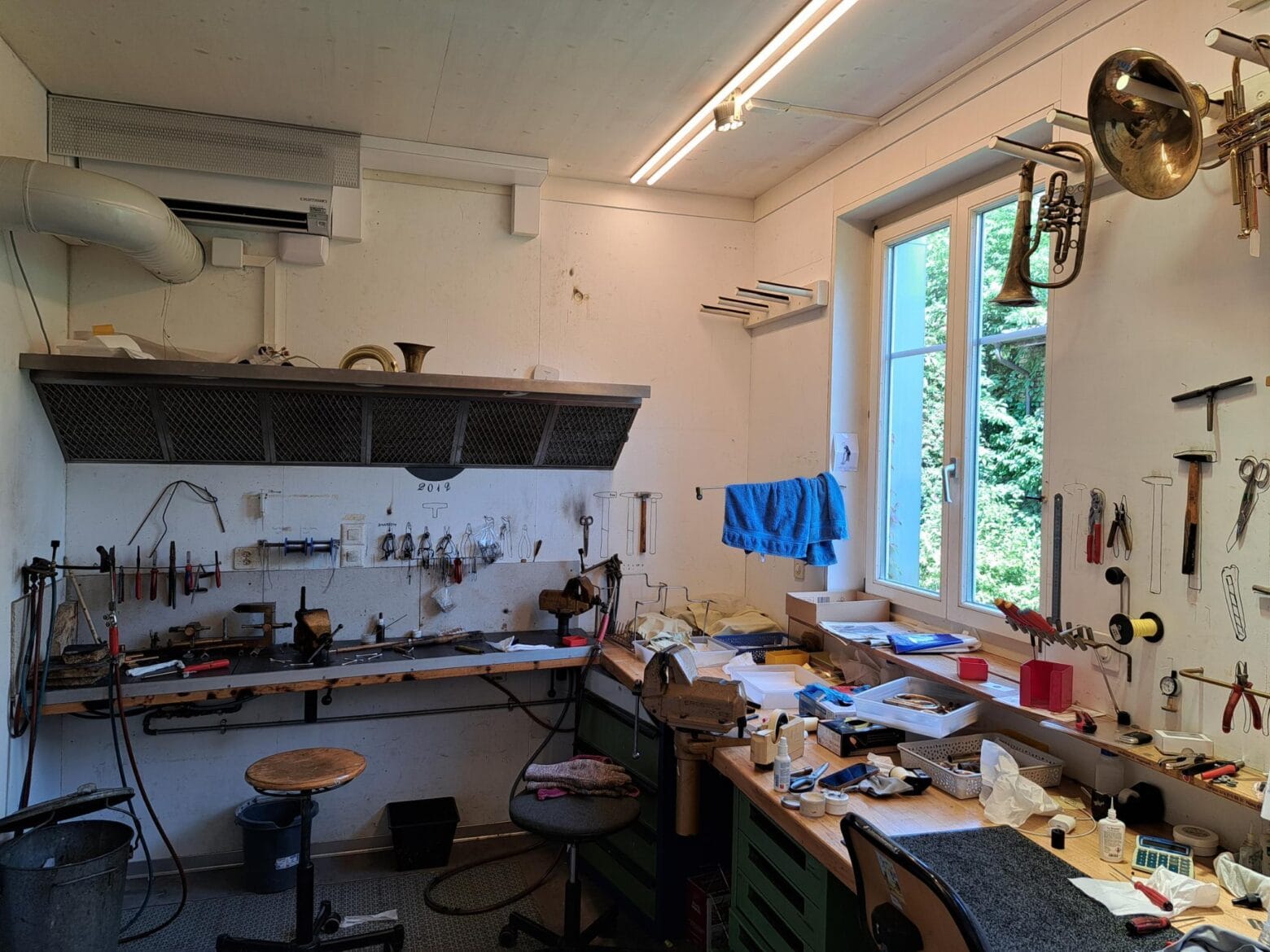

Im vorderen Teil des Verkaufsraumes ist bereits eine Klimaanlage montiert. Nun sollen auch die anderen Räume, wie die Werkstatt, der Aufenthaltsraum, die Trompetenmanufaktur, den Harfenstimmraum und weiteren Räume ebenfalls klimatisiert werden. In einem ersten Schritt hat die Scheco AG mit Hilfe von alten Plänen die Situation beurteilt und ein Vorgehen festgelegt, wie mit möglichst wenig Emissionen die Montage der Klimageräte ausgeführt werden kann. Oberstes Gebot war, die Instrumente zu schützen und den laufenden Betrieb möglichst wenig zu stören. In einem Nebengebäude, das ebenfalls klimatisiert werden soll, hat ein Oboen-Spezialist sein Atelier eingerichtet. Auch zu ihm musste ein Weg gefunden werden. Dies geschah – nicht ganz alltäglich – durch einen unterirdischen Kanal vom Hauptgebäude her.
Damit möglichst einfach über zwei Stockwerke gelangt werden konnte, wurde beschlossen, die Klimaleitungen an der Aussenfassade zu montieren. Mit Hilfe einiger Mitarbeitenden von Musik Spiri und zwei Gerüsten über fünf Metern Höhe, wurden die einzelnen Stücke der Aussenfassade herunter genommen und das Klimaleitungsnetz konnte darunter befestigt werden.
Die Ziele
- Platzierung der Inneneinheiten möglichst ohne Zugluft für die Mitarbeitenden.
- Arbeiten während laufendem Betrieb durchführen.
- Die wertvollen Instrumente müssen jederzeit geschützt werden.
- Möglichst unsichtbare Klimaleitungen.
- Individuelle Temperatureinstellungen pro Werkstatt / Verkaufsraum / Büro.
Die Anlage

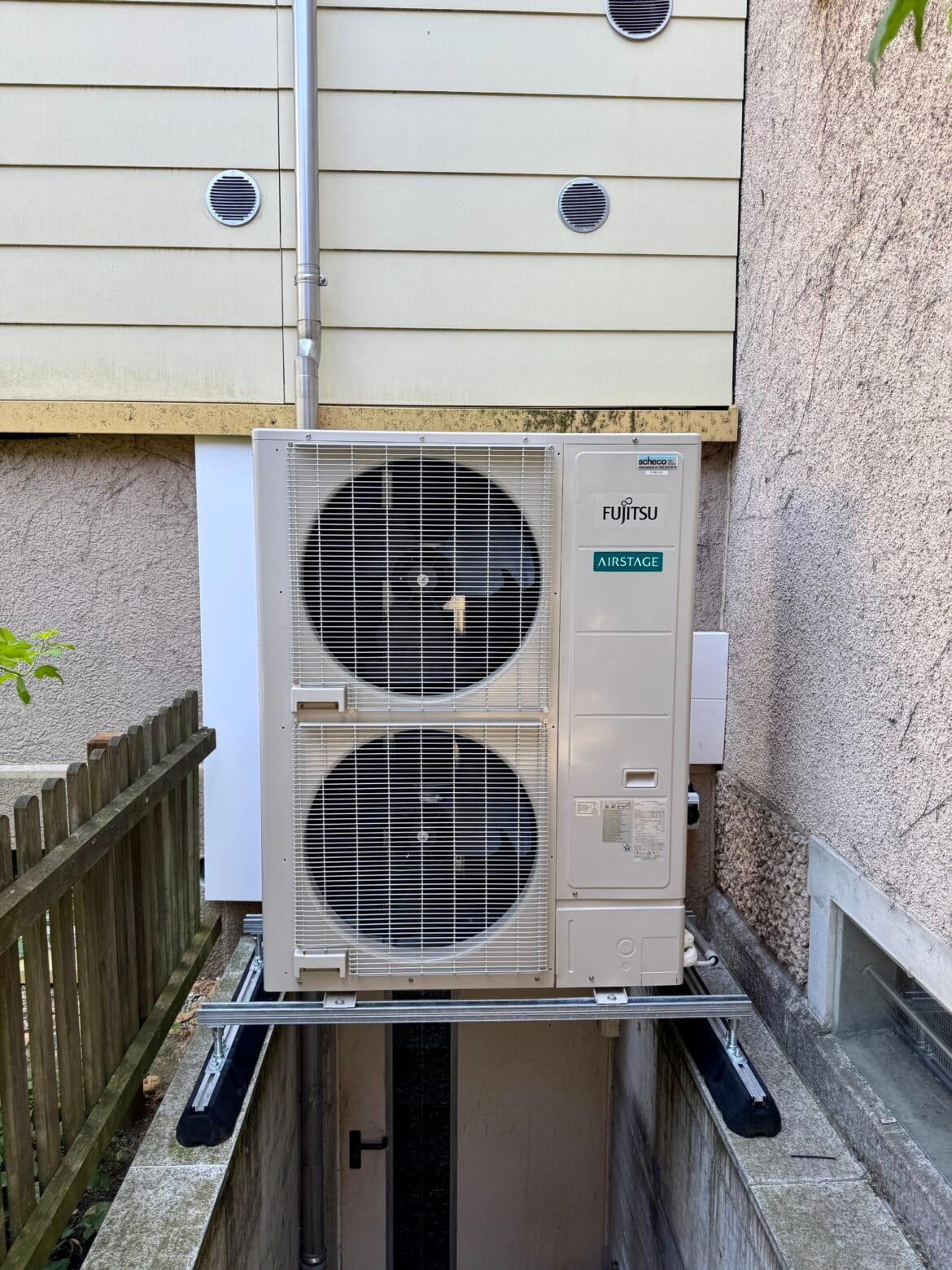

VRF-Klimaanlage
R410A
Kältemittel
1 Stk.
Verdichter
22.4 kW
Kälteleistung
22.4 kW
Heizleistung
9.9 kg
Kältemittelmenge
Der Erfolg
Das Projekt zur Installation der VRF-Klimaanlage wurde erfolgreich und termingerecht vor dem Eintreffen der heissen Sommertage abgeschlossen. Die Umsetzung stellte hohe Anforderungen an die technische Kreativität und Flexibilität des Montageteams. Insbesondere die räumlichen Gegebenheiten und die akustischen Anforderungen in den verschiedenen Bereichen erforderten massgeschneiderte Lösungen.

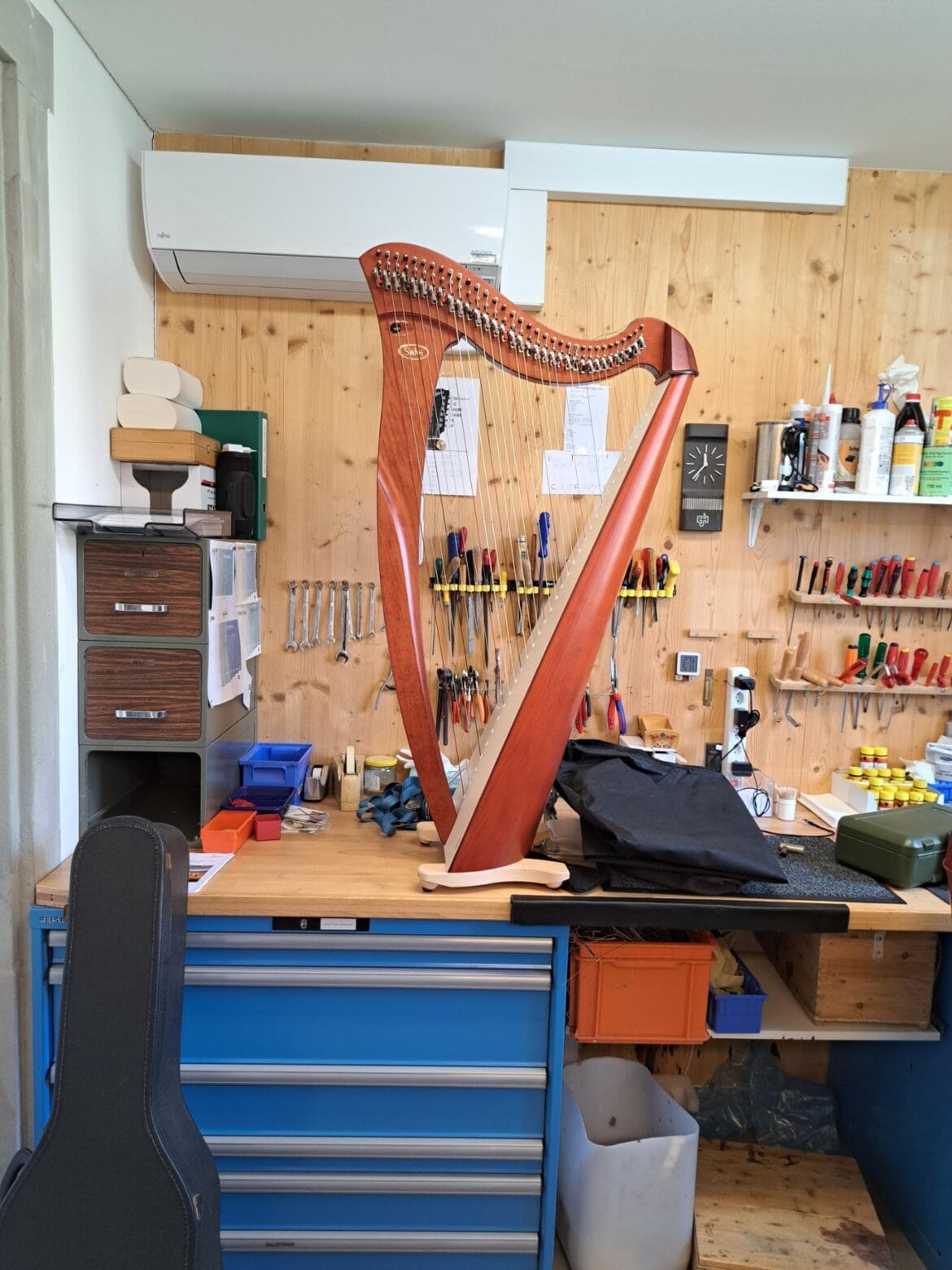

In sämtlichen klimatisierten Räumen wurde zusätzlich eine Kondensatwasserpumpe installiert, um den zuverlässigen Abtransport des anfallenden Kondenswassers sicherzustellen. Dies betrifft nicht nur klassische Nutzräume, sondern auch besonders sensible Bereiche wie den Stimmraum für Harfen sowie den Testraum für Trompeten. In dieser akustisch anspruchsvollen Umgebung war der Einsatz von besonders geräuscharmen Geräten entscheidend, um die Funktionalität der Klimaanlage mit den hohen Anforderungen an die Raumakustik in Einklang zu bringen.
Dank der Auswahl hochwertiger, flüsterleiser Pumpenkomponenten konnte eine nahezu geräuschlose Integration realisiert werden, ohne die Nutzung oder die akustische Qualität der Räume zu beeinträchtigen.
Die erfolgreiche Umsetzung zeigt, dass auch komplexe Anforderungen durch den gezielten Einsatz geeigneter Technik effizient erfüllt werden können.
Es freut uns sehr, dass die wir diesen interessanten Auftrag ausführen durften. Somit können sowohl Kundinnen und Kunden als auch die Mitarbeitenden von Musik Spiri den Sommer in gekühlten Räumen geniessen.
«Die Installation der Klimaanlage erfolgte termingerecht und professionell. Auch in den akustisch sensiblen Testräumen sowie unserer Werkstatt, überzeugte das Team mit durchdachten, geräuscharmen Lösungen. Wir sind mit dem Ergebnis rundum zufrieden – besten Dank!»
